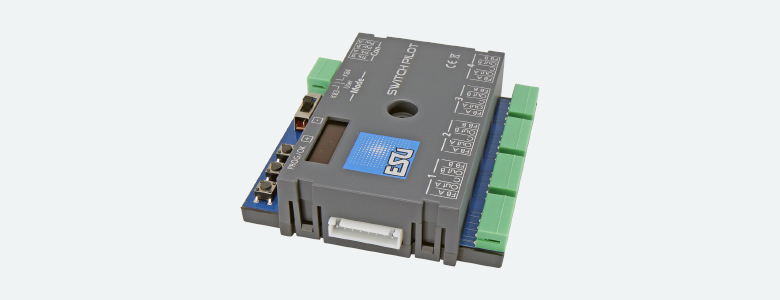

SwitchPilot 3-dekodere er optimeret til stationær brug på din bane og kan styre konventionelle dobbeltspolede sporskiftemotorer, lyssignaler, magnetiske afkoblere, glødepærer eller andre stationære enheder. For at forenkle den tidligere ret besværlige konfiguration af magnetiske tilbehørsdekodere har SwitchPilot 3 et innovativt betjeningskoncept bestående af et 4-linjers, baggrundsbelyst OLED-display og tre indtastningsknapper.
SwitchPilot 3 er multiprotokol-kompatibel og kan bruges med styreenheder baseret på Märklin® Motorola®-systemet (f.eks. 6021, Central Station® eller Mobile Station®) samt DCC-kompatible styreenheder. Konfiguration kan udføres på både hovedsporet og programmeringssporet. Takket være RailCom® kan CV'er også aflæses.
SwitchPilot 3 kan forsynes enten direkte fra det digitale system, f,eks, ECoS Command Station, eller fra en ekstern DC- eller AC-strømkilde. Den har i alt otte transistorudgange, grupperet i fire udgangspar (1 til 4). Hvert udgangspar indeholder to udgange (OutA og OutB) og kan konfigureres individuelt til den ønskede applikation:
- I pulstilstand tændes udgangen, så snart en koblingskommando modtages. Udgangen slukker automatisk, når den tid der er gemt i dekoderen er udløbet, forhindrer afbrænding/skader på magnetstyrede tilbehørsdrev.
- I moment-drift (K83-kompatibel) forbliver udgangen aktiv, så længe knappen på betjeningspanelet trykkes ned. Denne driftstilstand er egnet til sporskiftemotorer med grænseafbrydere eller til frakobling af spor. I bistabil kontinuerlig drift (K84-kompatibel) tændes og slukkes de to udgange skiftevis: Tryk på den første knap (rød) på betjeningspanelet aktiverer udgang Out A. Den forbliver aktiv, indtil den tilsvarende knap (grøn) aktiverer udgang Out B i den samme udgangsgruppe. Out A og Out B fungerer som en omskifter.
- I vekselblinktilstand tændes udgangene Out A og Out B fra et udgangspar skiftevis med en justerbar blinkfrekvens. Den vekselblinkende tone startes med kommandoen "Lige/Grøn" på den tildelte knap og stoppes med kommandoen "Dynamisk/Rød". Valgfrit kan udgangen også langsomt fades ind og ud (såkaldt "zoom" til glødelampesimulering). Ved hjælp af driftstilstandskontakten på SwitchPilot 3 kan du øjeblikkeligt skifte alle udgangspar samtidigt til driftstilstanden "K83" eller "K84", uanset deres konfiguration.
Da SwitchPilot 3 er RailCom®-kompatibel, kan alle indstillinger aflæses og ændres direkte under installationen. Når SwitchPilot 3 bruges sammen med en ECoS Command Station, kan den registrere og vise den faktiske sporskifteposition på passende udstyrede sporskiftemotorer. På den måde har du sikkerhed for, at dit sporskifte har skiftet korrekt.
SwitchPilot 3 kan fleksibelt konfigureres enten på programmeringssporet med DCC-kommandostationer eller på hovedsporet med POM ("Programming on Main"), eller den kan aflæses via RailCom® CV'er. Den kan også lære adresser direkte via en programmeringsknap. Den nemmeste måde at konfigurere den på er dog ved hjælp af det integrerede OLED-display og de tre indgangsknapper: alle indstillinger kan kontrolleres og ændres direkte på dekoderen. "Programmering" via din kommandostation er ikke nødvendig. Det kunne virkelig ikke være nemmere. ESU LokProgrammer kan bruges til firmwareopdateringer.
Ligesom med ESU LokPilot og ESU LokSound dekodere er udgangene på SwitchPilot 3 også i vid udstrækning beskyttet mod overbelastning.
